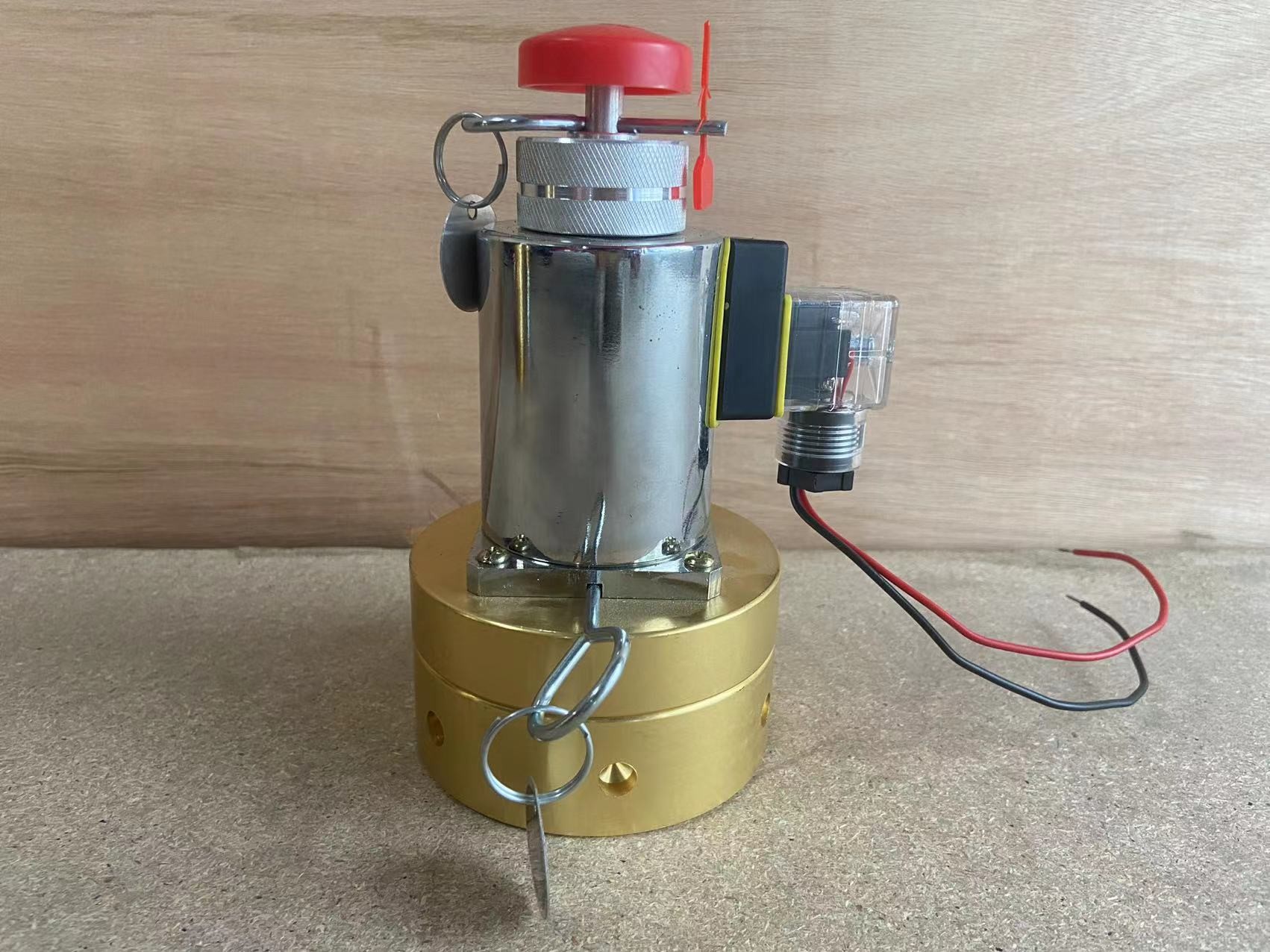

ติดตั้งโซลินอยด์แอคชูเอเตอร์บนกระบอกสูบ FM200
หลักการทำงานของอุปกรณ์ขับเคลื่อนแม่เหล็กไฟฟ้า: มีการติดตั้งโซลินอยด์แอคชูเอเตอร์บนวาล์วคอนเทนเนอร์ในกลุ่มถังแก๊สขับเคลื่อนของอุปกรณ์ดับเพลิงเมื่อเกิดสัญญาณเตือนไฟไหม้ ตัวควบคุมสัญญาณเตือนไฟไหม้จะส่งสัญญาณกระแสไฟ DC-24V เชื่อมต่อแม่เหล็กไฟฟ้าในอุปกรณ์ขับเคลื่อน แม่เหล็กไฟฟ้าจะทำหน้าที่ดันอุปกรณ์เจาะ และเข็มเจาะจะทะลุผ่านไดอะแฟรมปิดผนึกบนวาล์วคอนเทนเนอร์ในแก๊สขับเคลื่อน กลุ่มกระบอกสูบเพื่อเปิดวาล์วคอนเทนเนอร์ เพื่อให้ N2 ในกลุ่มถังแก๊สขับเคลื่อนถูกปล่อยออกมา และขับวาล์วตัวเลือกที่สอดคล้องกันผ่านท่อส่งไดรฟ์ วาล์วคอนเทนเนอร์ของกลุ่มขวดสารดับเพลิงเปิดอยู่
โครงสร้างของอุปกรณ์ขับเคลื่อนแม่เหล็กไฟฟ้า: ส่วนใหญ่ประกอบด้วยแม่เหล็กไฟฟ้าสำหรับวาล์ว DC, อุปกรณ์เสีย, ปุ่มฉุกเฉินแบบแมนนวล, สปริง ฯลฯ
พารามิเตอร์
|
หมายเลขรุ่น |
MFZ1-90F/24V |
|
แรงขับ |
90N |
|
แรงดันใช้งาน |
DC24V |
|
เริ่มต้นปัจจุบัน |
1.6ก |
|
น้ำหนัก |
2.9กก |
|
ความสูง |
165มม |
|
เส้นผ่านศูนย์กลาง |
M70*2มม |
ส่วนประกอบ
