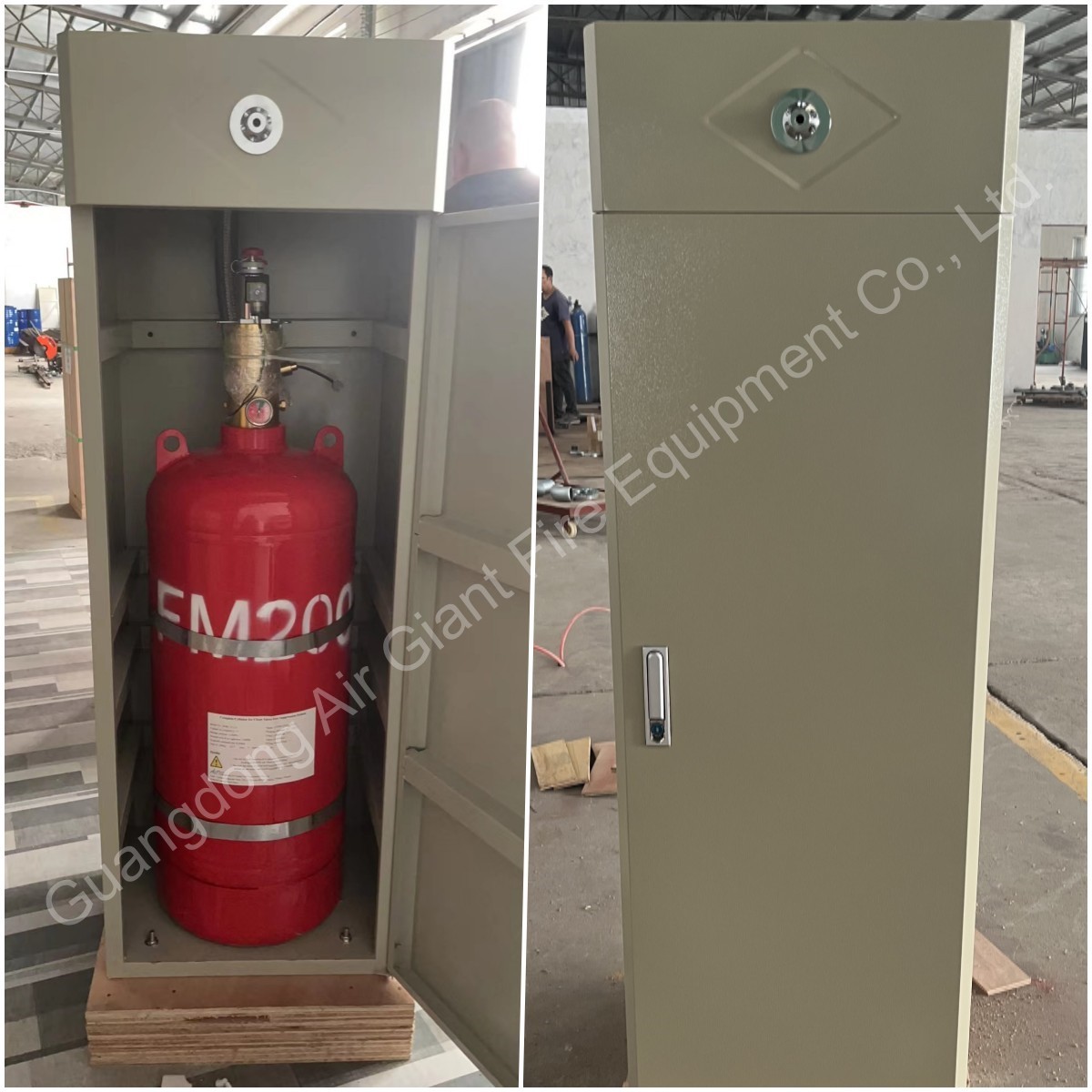

ระบบดับเพลิง HFC227ea ขนาด 90 ลิตร
• ระบบดับเพลิงอัตโนมัติแบบตู้ HFC-227ea/FM200 (Heptafluoropropane) ใช้โซลินอยด์วาล์วเป็นโหมดการทำงาน พร้อมการออกแบบที่สวยงาม ถังดับเพลิงจะถูกจัดวางไว้ในตู้ สำหรับพื้นที่ป้องกันที่แตกต่างกัน ตามปริมาตรของพื้นที่ที่แตกต่างกัน จะมีการจับคู่ขนาดถังดับเพลิงที่แตกต่างกัน ซึ่งสามารถลดพื้นที่ที่ใช้ได้
• ประกอบตามขนาดปริมาตรที่แตกต่างกัน สารดับเพลิงที่แตกต่างกัน และโหมดการทำงานที่แตกต่างกัน
• ชุดอิสระ ติดตั้งได้หลากหลาย ดูสวยงาม
• ไม่ต้องมีห้องเก็บถัง สามารถติดตั้งในพื้นที่ป้องกัน สะดวกและเคลื่อนย้ายได้
• ระบบดับเพลิงอัตโนมัติ HFC-227ea/FM200 (Heptafluoropropane) เป็นชุดที่รวมการดับเพลิง การควบคุมอัตโนมัติ และการตรวจจับเพลิงไหม้ไว้ในระบบเดียว ซึ่งเป็นอุปกรณ์ดับเพลิงอัตโนมัติอัจฉริยะสมัยใหม่
• HFC-227ea/FM200 (Heptafluoropropane) เป็นก๊าซที่ไม่มีสี ไม่มีกลิ่น ไม่นำไฟฟ้า และไม่มีมลพิษทุติยภูมิ จัดเป็นสารดับเพลิงสะอาดชนิดหนึ่ง
• ค่าศักยภาพในการทำลายโอโซนเป็นศูนย์
• ความสะอาด ความเป็นพิษต่ำ ฉนวนไฟฟ้าที่ดี ประสิทธิภาพการดับเพลิงสูง
• ปัจจุบันเป็นสารทดแทนที่เหมาะสมสำหรับสารดับเพลิงฮาลอน
พารามิเตอร์
| ลำดับที่ | ข้อมูลจำเพาะ | พารามิเตอร์ |
| 1 | ความจุถัง |
40 ลิตร, 70 ลิตร, 90 ลิตร, 100 ลิตร, 120 ลิตร, 150 ลิตร, 180 ลิตร 70 ลิตร x 2, 90 ลิตร x 2, 100 ลิตร x 2, 120 ลิตร x 2, 150 ลิตร x 2 |
| 2 | รุ่นอุปกรณ์ | GQQ40/2.5, GQQ70/2.5, GQQ90/2.5, GQQ100/2.5, GQQ120/2.5, GQQ150/2.5, GQQ180/2.5
GQQ70x2/2.5, GQQ90x2/2.5, GQQ100x2/2.5, GQQ120x2/2.5, GQQ150x2/2.5 |
| 3 | แรงดันบรรจุ | 2.5 MPa |
| 4 | อัตราการบรรจุสูงสุด | ≤0.95 กก./ลิตร |
| 5 | เวลาปล่อยสาร | ≤10 วินาที |
| 6 | อุณหภูมิทำงาน | 0°C ~ 50°C |
| 7 | แรงดันทำงานสูงสุด | 4.2 MPa |
| 8 | แรงดันขณะปล่อย | 5.6 ± 0.28 MPa |
| 9 | สัดส่วนพื้นที่ป้องกัน | ≤500 ตร.ม. |
| 10 | ปริมาตรพื้นที่ป้องกัน | ≤1600 ลบ.ม. |
| 11 | การทำงาน | เริ่มอัตโนมัติหรือด้วยตนเอง |
ขนาดตู้
| รุ่น | ความจุสารดับเพลิง (กก.) | แรงดันเก็บรักษา (MPa, 20°C) | เวลาฉีดพ่น (วินาที) | อุณหภูมิ (°C) | ขนาด (มม.) |
| GQQ40/ 2.5 | 40 | 2.5 | <10 | 0~50 | 500x450x1450 |
| GQQ70/ 2.5 | 70 | 2.5 | <10 | 0~50 | 500x450x1450 |
| GQQ90/ 2.5 | 90 | 2.5 | <10 | 0~50 | 500x450x1650 |
| GQQ100/ 2.5 | 100 | 2.5 | <10 | 0~50 | 500x450x1650 |
| GQQ120/ 2.5 | 120 | 2.5 | <10 | 0~50 | 550x550x1900 |
| GQQ150/ 2.5 | 150 | 2.5 | <10 | 0~50 | 550x550x1900 |
| GQQ180/ 2.5 | 180 | 2.5 | <10 | 0~50 | 600x550x2150 |
| GQQ70x2/ 2.5 | 140 | 2.5 | <10 | 0~50 | 1100x450x1450 |
| GQQ90x2/ 2.5 | 180 | 2.5 | <10 | 0~50 | 1100x450x1650 |
| GQQ100x2/ 2.5 | 200 | 2.5 | <10 | 0~50 | 1100x450x1650 |
| GQQ120x2/ 2.5 | 240 | 2.5 | <10 | 0~50 | 1100x550x1900 |
| GQQ150x2/ 2.5 | 300 | 2.5 | <10 | 0~50 | 1100x550x1900 |
ส่วนประกอบ:
ระบบดับเพลิงแบบตู้ HFC-227ea/FM200 ติดตั้งง่ายมากเนื่องจากมีส่วนประกอบเพียงไม่กี่ชิ้น ระบบโดยทั่วไปแบ่งออกเป็นสองส่วน ส่วนหนึ่งคือส่วนอุปกรณ์ดับเพลิง และอีกส่วนหนึ่งคือส่วนประกอบไฟฟ้า เนื่องจากมีส่วนเดียวสำหรับการนำเข้าส่วนประกอบไฟฟ้า ดังนั้นข้อความต่อไปนี้จะกล่าวถึงเฉพาะส่วนอุปกรณ์ดับเพลิงเท่านั้น
อุปกรณ์ดับเพลิงแบบตู้ fm200 ประกอบด้วยสาร fm200 ถัง fm200 วาล์วภาชนะ สายยางยืดหยุ่น วาล์วกันกลับของเหลว หัวฉีด และตู้
หลักการทำงาน
นี่คือภาพประกอบหลักการทำงานของระบบทั้งหมด
การใช้งาน
ระบบดับเพลิงแบบเครือข่ายท่อ HFC-227ea/FM200 เหมาะสำหรับสถานที่หลายแห่งและไฟหลายประเภท ตัวอย่างต่อไปนี้สำหรับลูกค้าเพื่อใช้อ้างอิง:
- โทรคมนาคมและประมวลผลข้อมูล
- ห้องสวิตช์เกียร์
- การใช้งานด้านการป้องกันและสถานีฐาน
- การใช้งานทางการแพทย์เทคโนโลยีขั้นสูง
- ห้องคอมพิวเตอร์
- ศูนย์โทรคมนาคม
- คลังเอกสารและข้อมูล
- อุปกรณ์ทดสอบ/ถ่ายภาพ
- เอกสารอ้างอิง
- ห้องปฏิบัติการเคมี
ข้อได้เปรียบทางการแข่งขัน
ระบบดับเพลิงแบบตู้ HFC-227ea/FM200 มีข้อดีมากมาย และนี่คือคำอธิบายสั้นๆ:
1/ การตอบสนองที่รวดเร็ว เนื่องจากไม่มีการขนส่งท่อระยะไกล ก๊าซ fm200 จึงสามารถปล่อยเข้าสู่พื้นที่ป้องกันได้โดยตรง ในขณะเดียวกัน เวลาฉีดพ่นน้อยกว่า 8 วินาที ดังนั้นจึงช่วยประหยัดเวลาได้มากขึ้นเมื่อเกิดเพลิงไหม้
2/ การติดตั้งที่สะดวก เมื่อเทียบกับระบบเครือข่ายท่อ ระบบตู้จะค่อนข้างง่ายในการติดตั้ง หลังจากติดตั้งแผงควบคุมและส่วนประกอบไฟฟ้าแล้ว งานที่เหลือคือการเชื่อมต่อกับอุปกรณ์ดับเพลิงแบบตู้หนึ่งหรือหลายชิ้น แต่หนึ่งห้องไม่ควรจับคู่กับอุปกรณ์มากกว่า 4 ชิ้น เนื่องจากข้อจำกัดของกระแสเอาต์พุตของแผงควบคุม
3/ ต้นทุนต่ำกว่า เห็นได้ชัดว่าราคาจะถูกกว่าแบบเครือข่ายท่อสำหรับพื้นที่ป้องกันที่ต้องการถังเดียว เนื่องจากไม่ต้องพิจารณาค่าใช้จ่ายของท่อและข้อต่อท่อ รวมถึงค่าแรงสำหรับส่วนนี้
บรรจุภัณฑ์
เราบรรจุผลิตภัณฑ์ด้วยโฟมโพลีสไตรีนก่อน จากนั้นจึงใช้กล่องไม้ หากผลิตภัณฑ์มีขนาดใหญ่เกินไปหรือลูกค้าต้องการพาเลทสำหรับผลิตภัณฑ์ เราจะทำพาเลทให้ ภาพต่อไปนี้คือการบรรจุภัณฑ์ทั่วไปของผลิตภัณฑ์:
